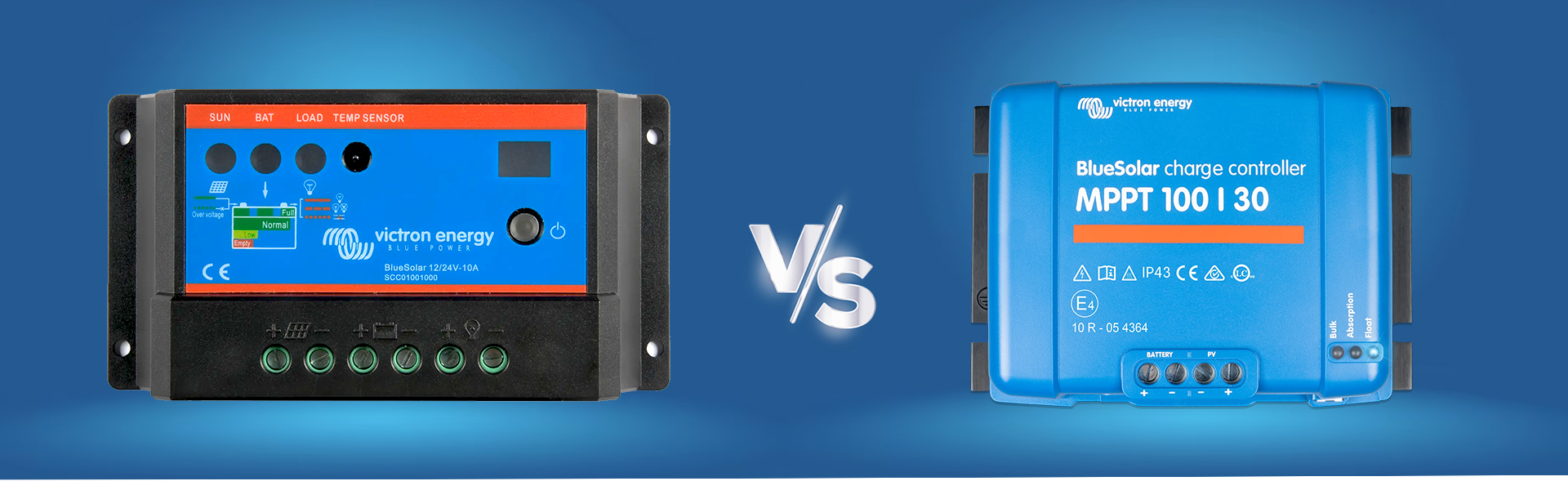

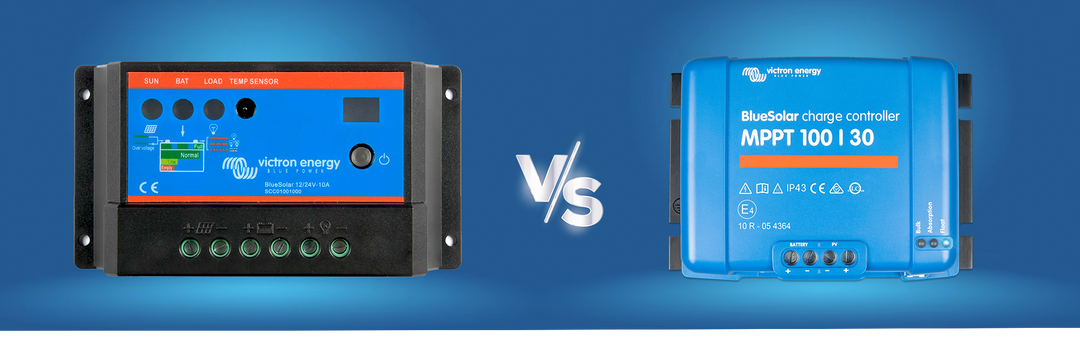

När du installerar solpaneler i båt, husbil eller off-grid-system är det inte bara panelens storlek och placering som spelar roll. En avgörande komponent är solcellsregulatorn – den enhet som styr hur strömmen från panelen laddar batteriet. Här finns två huvudtyper: PWM (Pulse Width Modulation) och MPPT (Maximum Power Point Tracking).
Det finns en hel del missförstånd kring dessa, så här reder vi ut skillnaderna, funktionerna, fördelarna – och när du bör välja vad.
Vad gör en solcellsregulator?
En solcellsregulator sitter mellan solpanel och batteri. Dess viktigaste uppgift är att skydda batteriet från överladdning och att optimera laddningsprocessen.
Utan regulator skulle solpanelen kunna ladda batteriet med för hög spänning, vilket snabbt kan skada eller förstöra batteriet. Regulatorn reglerar därför både spänning och ström från panelen så att batteriet laddas korrekt – utifrån typ, kapacitet och laddstatus.
PWM – en grundläggande lösning
Så fungerar det:
En PWM-regulator fungerar genom att snabbt slå av och på strömmen (pulsmodulering) för att reglera spänningen mot batteriets nivå. När batteriet är fullt, stänger PWM-regulatorn helt enkelt av laddningen eller sänker den till ett underhållsläge.
Typiskt användningsfall:
Ett mindre system där solpanelens nominella spänning ligger mycket nära batteriets (t.ex. 12V panel till 12V batteri). PWM lämpar sig bäst i enklare installationer med korta kablar och låg energiförbrukning.
Fördelar med PWM:
-
Billig och lättillgänglig
-
Enkel teknik
-
Låg egenförbrukning
-
Passar för små, enkla 12V-system
Nackdelar:
-
Mycket energi går förlorad, särskilt när solpanelen producerar mer spänning än batteriet behöver
-
Kan inte anpassa laddningen till rådande solförhållanden
-
Kräver exakt spänningsmatchning mellan panel och batteri
-
Begränsad möjlighet att seriekoppla paneler
MPPT – den intelligenta och effektiva lösningen
Så fungerar det:
MPPT-regulatorn jobbar med något som kallas "maximum power point tracking", vilket innebär att den hela tiden söker den punkt där panelen levererar maximal effekt (Watt = Volt x Ampere). Om solpanelen producerar t.ex. 18V och batteriet ligger på 12V, så omvandlar MPPT-regulatorn den överskotts-spänningen till extra ström – inte bara spänning.
Detta gör att du kan få upp till 30–40 % mer laddningseffekt, särskilt i kalla klimat (där panelens spänning ofta är högre) eller vid molnigt väder.
Fördelar med MPPT:
-
Hög verkningsgrad, ofta 98 % eller mer
-
Fungerar utmärkt även vid längre kabeldragningar
-
Klarar högre inspänningar – du kan använda paneler i seriekoppling
-
Automatisk optimering efter solinstrålning och temperatur
-
Möjlighet att kombinera olika panelkonfigurationer
Nackdelar:
-
Högre inköpspris
-
Något mer avancerad teknik (men Victrons modeller är mycket användarvänliga)
Exempel på skillnad i praktiken
| Parameter | PWM | MPPT |
|---|---|---|
| Panel: 100W, 18V (nom.) | 12V system: ca 70W laddning | 12V system: upp till 95W laddning |
| Effekt vid kalla paneler | Samma eller lägre än normal | Högre effekt p.g.a. högre spänning utnyttjas |
| Flexibilitet med paneler | Endast lågspänningspaneler | Kan hantera höga inspänningar och seriekoppling |
| Laddningslogik | Enkel on/off-reglering | Dynamisk och effektiv spårning av maxeffekt |
Vad säger Victron?
Victron Energy är ledande inom båda teknikerna, men nästan alla deras nya installationer idag använder MPPT. De har ett brett utbud av MPPT-regulatorer (t.ex. SmartSolar och BlueSolar) med inbyggd Bluetooth, tydliga statuslampor och möjlighet till övervakning via app (VictronConnect).
Victrons PWM-modeller används främst i enklare, kostnadseffektiva system med låg last och där panel och batteri är väl matchade i spänning.
När ska du välja vad?
| Välj PWM om: | Välj MPPT om: |
|---|---|
| Du har ett litet 12V-system med låg effekt | Du vill maximera effekten från dina paneler |
| Kort kabelavstånd mellan panel och batteri | Du har långa kablar eller flera paneler |
| Budgeten är begränsad | Du vill ha framtidssäkerhet och hög prestanda |
| Panelens spänning matchar batteriet exakt | Panelens spänning är högre än batterispänningen |
Slutsats
Vill du få ut det mesta av din solpanel och ladda batterierna så effektivt som möjligt – välj MPPT. Visst är investeringen något högre, men skillnaden i prestanda gör det oftast mer än värt det.
Vi på Thermoprodukter har lång erfarenhet av Victrons regulatorer och hjälper dig gärna att dimensionera rätt system – oavsett om du bygger för båt, husbil eller stuga. Kontakta oss eller prata med någon av våra återförsäljare för råd och produkter som håller hög kvalitet.
